Universal Smart X EDGE
Las 8 ventajas especiales

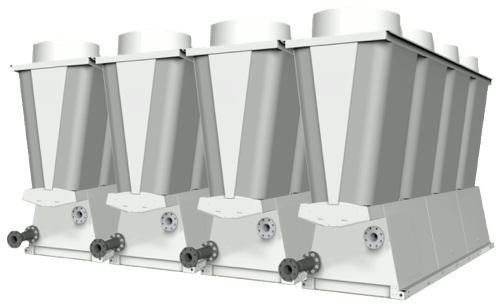

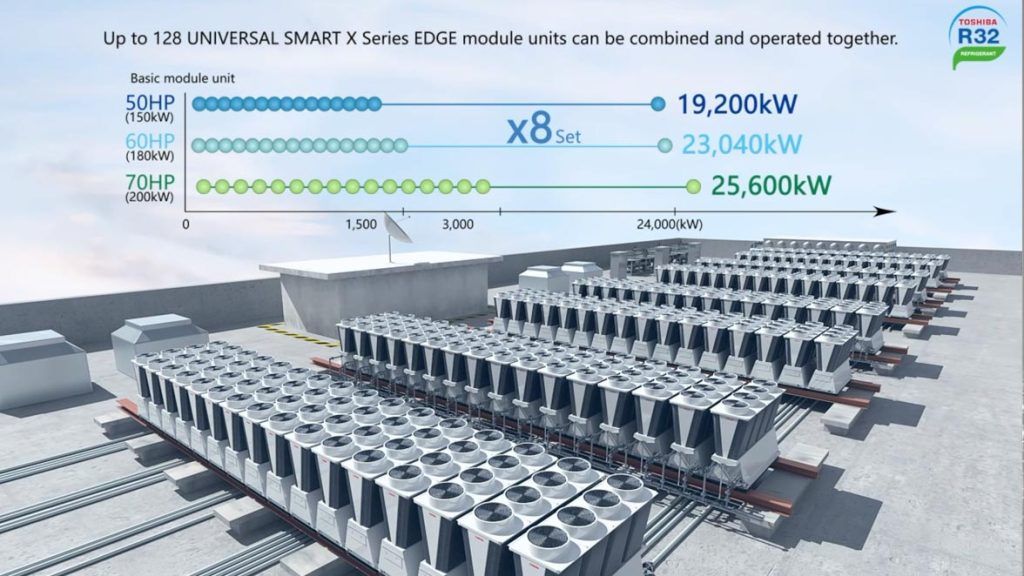

Las enfriadoras USX llegan al lugar de instalación de forma compacta y modular para ahorrar espacio. Se puede alcanzar una capacidad total de hasta 25.600 kW con hasta 128 módulos. Gracias a su modularidad y al perfecto rendimiento a carga parcial, el sistema es capaz de suministrar esta enorme cantidad de potencia en un número teóricamente infinito de pasos, desde el 5% de una sola unidad hasta la capacidad máxima. El diseño inteligente del sistema produce ahorros significativos en términos de tiempos de entrega, espacio y energía, así como una fiabilidad de excelencia.
1.
EL USX EDGE SUMINISTRA CALEFACCIÓN Y REFRIGERACIÓN DE FORMA FIABLE DURANTE TODO EL AÑO
La enfriadora de agua modular Universal Smart Chiller Edge Series USX de Toshiba suministra agua enfriada o agua caliente durante todo el año en un rango de temperaturas que va desde los -25ºC hasta los 52ºC.

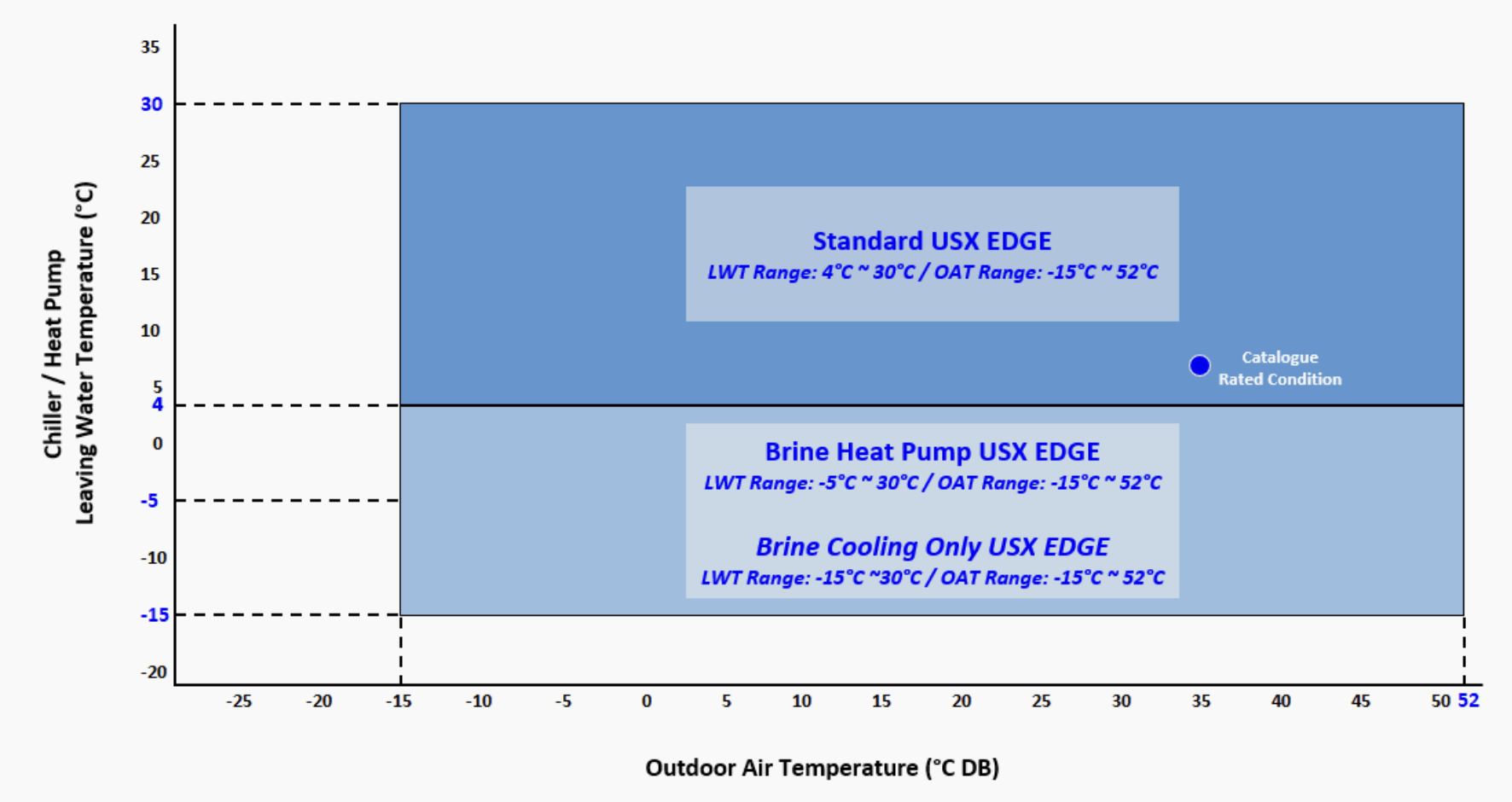

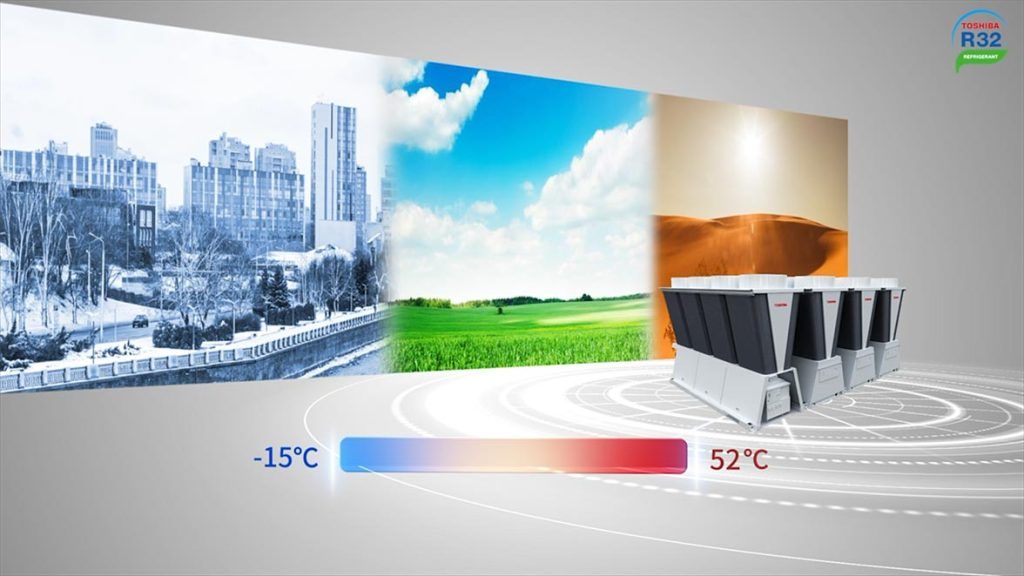

En refrigeración el rango de temperaturas es -15ºC hasta 52ºC, para cualquier tipo de aplicación con independencia de la dureza de las condiciones exteriores.
- climatización de grandes edificios
- procesos
- centros de datos
- tecnología alimentaria
- cámaras frigoríficas
- tecnología médica
- pistas de patinaje

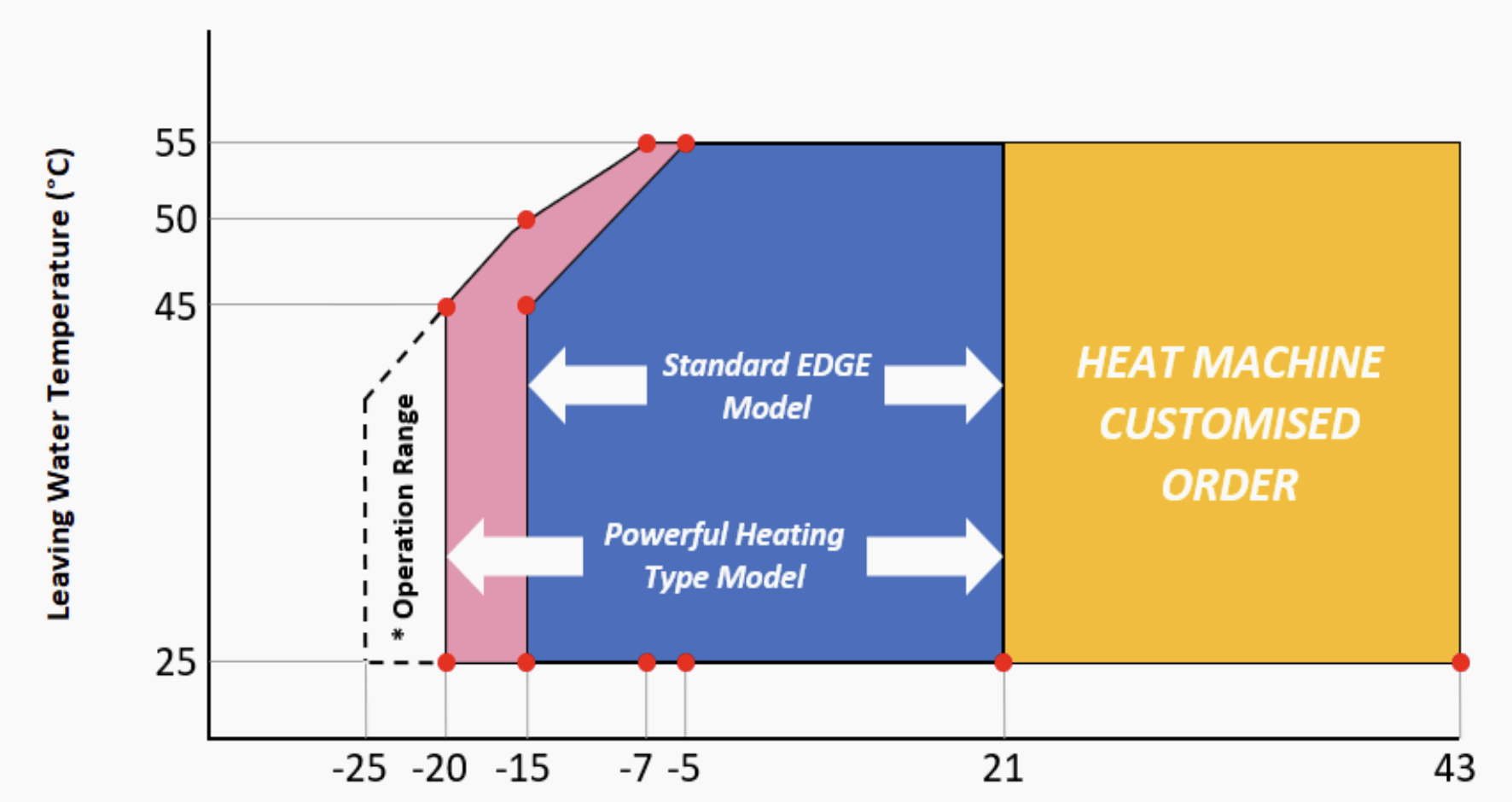

En calefacción las unidades estándar pueden trabajar de -15ºC hasta 21ºC y las unidades Powerful de -20ºC hasta 21ºC con rendimientos certificados. Su capacidad operativa continua hasta -25ºC. Si fuera necesario, bajo pedido, puede extenderse el rango de operación para aportar agua caliente incluso con hasta 43ºC exteriores.
Puede obtenerse agua caliente a 45ºC con temperaturas de aire exteriores de -20ºC en los modelos USX Powerful y 55ºC a -15ºC con los modelos USX.

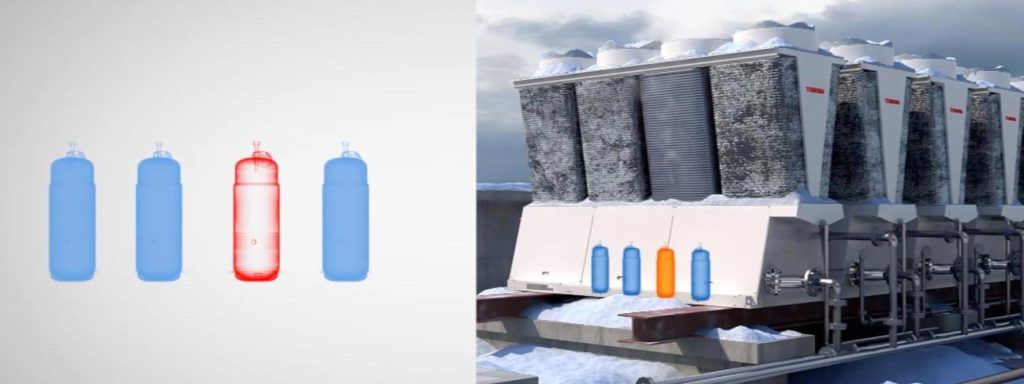

Con cuatro circuitos de refrigeración independientes, las unidades modulares bomba de calor aire-agua USX son capaces de realizar también de forma independiente el proceso de desescarche, de forma que se produzca en unos circuitos mientras permanece aportando calefacción en los restantes, garantizando así el confort para los usuarios de forma estable.
Las enfriadoras bomba de calor aire-agua estándar pierden el 100% de su capacidad de calefacción durante el proceso de desecarche mientras que los modelos básicos de USX pueden limitar la pérdida hasta el 80%. Pero los modelos Powerful USX, capaces de medir la energía necesaria, pueden limitar las pérdidas hasta solo el 17%, manteniendo la mayor parte de los módulos en funcionamiento en calefacción, mientras los circuitos independientes van escalonando el proceso de desescarche.
2.
EL DISTINTIVO DISEÑO EN X OPTIMIZA EL FLUJO DE AIRE Y OCUPA MENOS ESPACIO DE INSTALACIÓN QUE LOS SISTEMAS CONVENCIONALES

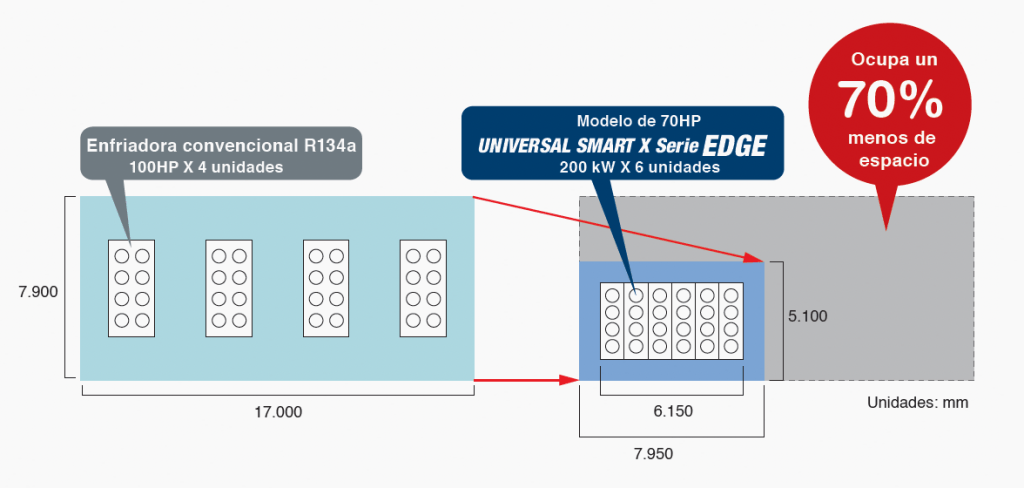

Ahorrar espacio = reducir costes

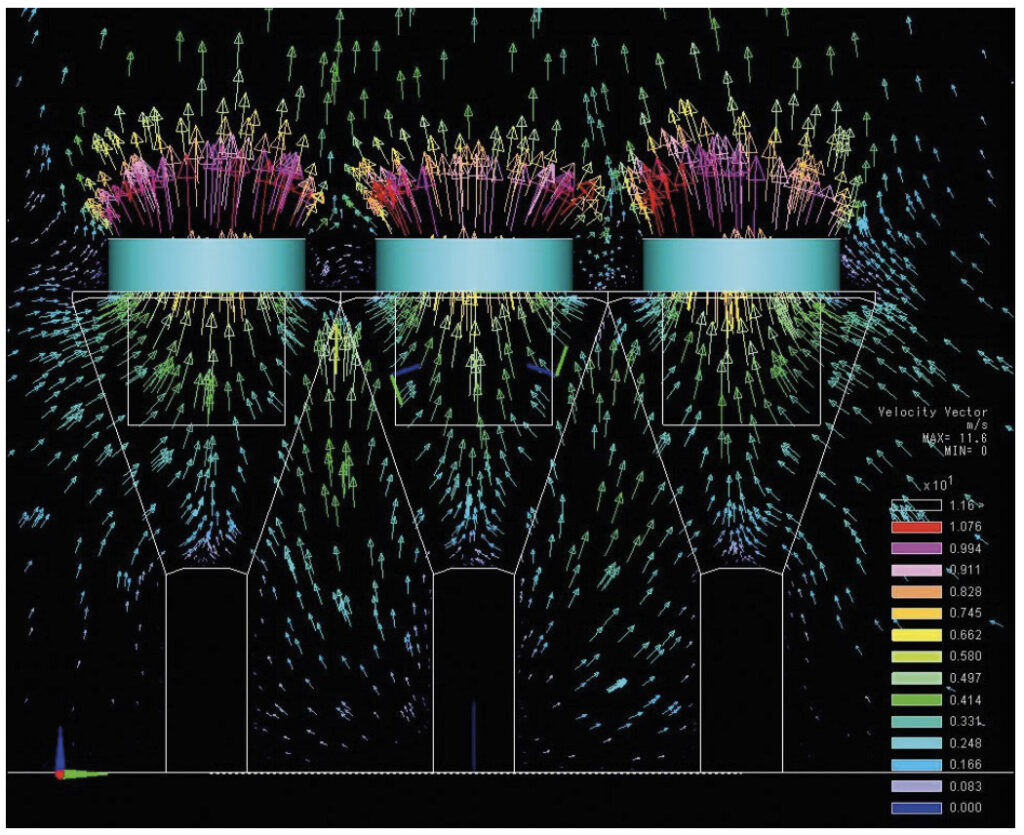

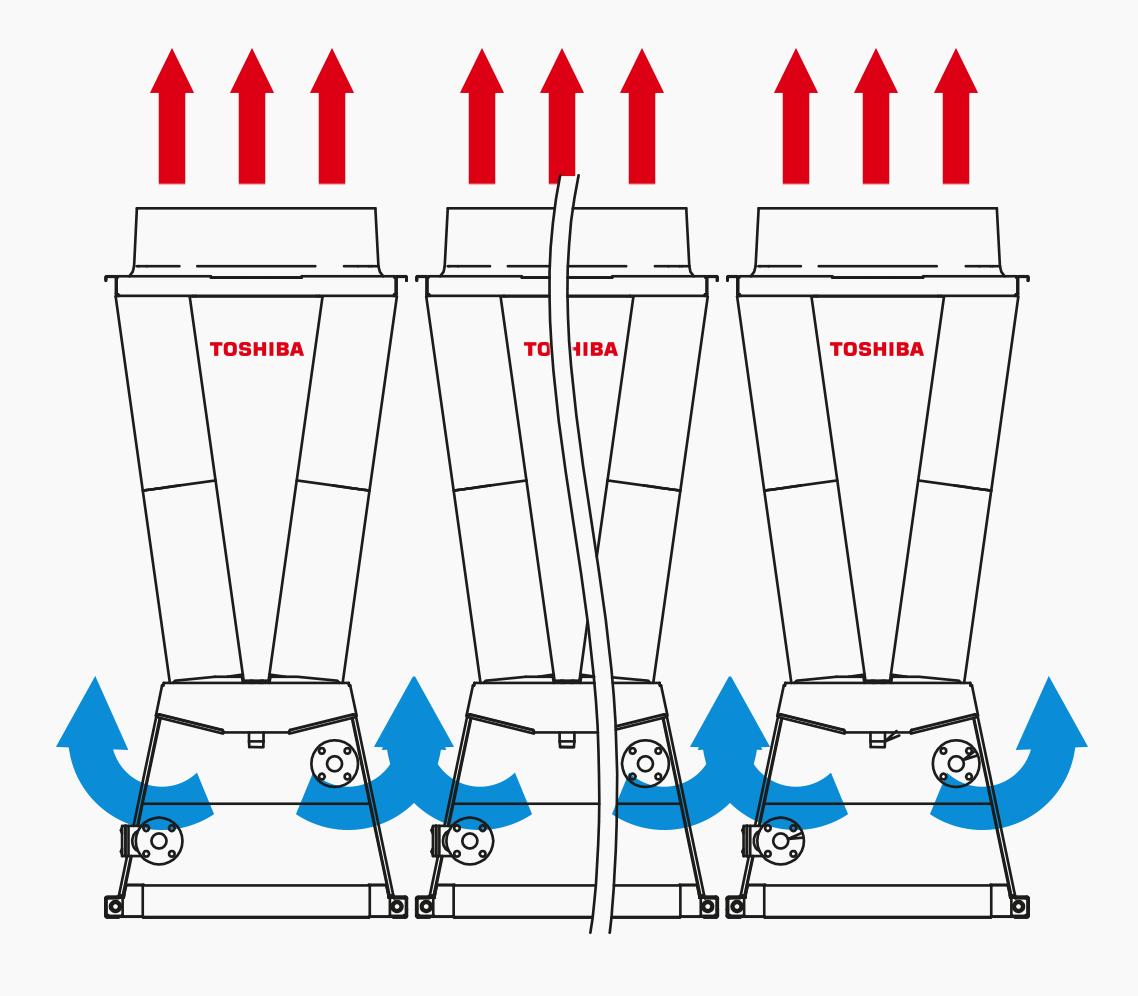

El diseño en X patentado, abarca varios componentes: permite la instalación de unidades individuales sin fisuras, así como el enrutamiento altamente eficiente del flujo de aire entre ellas.
De este modo, puede reducirse al mínimo la distancia a paredes y otros objetos.
También se puede acceder fácilmente a los componentes que requieren mantenimiento, como el grupo compresor, gracias a su diseño inteligente. Un grupo hidráulico con bomba inverter se suministra listo para conectar y está integrado en la sección del compresor para ahorrar espacio.
Las conexiones de agua empotradas con su característico diseño EDGE también contribuyen a una gestión eficaz del espacio. La sección del compresor está desplazada 300 mm con respecto a la sección del intercambiador de calor, lo que permite ahorrar espacio cuando los módulos se instalan en filas paralelas.
3.
LA CONSTRUCCIÓN MODULAR CON CUATRO CIRCUITOS FRIGORÍFICOS INDEPENDIENTES SE TRADUCE EN MÁXIMA FIABILIDAD Y REDUNDANCIA
Al utilizar cuatro circuitos de refrigeración independientes, se aumenta la seguridad de funcionamiento, la fiabilidad del sistema y se hace un auténtico ejercicio de prevención de riesgos.

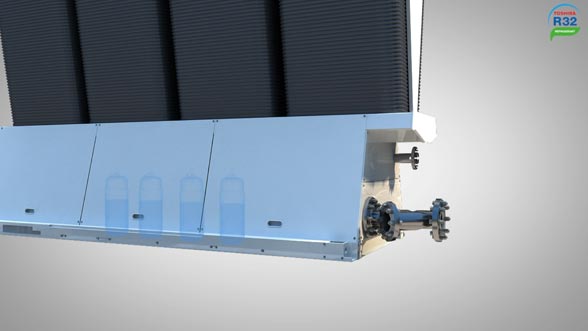

Cada circuito tiene un compresor inverter TOSHIBA Twin Rotary y dos intercambiadores de calor aire/refrigerante colocados en V. En total cada módulo tiene por tanto 4 compresores y 8 intercambiadores exteriores.
Respecto al agua, dos intercambiadores agua-refrigerante en serie aseguran la mayor eficiencia y sobre todo certifican la seguridad del sistema.
El funcionamiento normal de una enfriadora debe ser capaz de responder a situaciones críticas, pero sobre todo debe ser capaz de trabajar de forma eficiente en todas sus tareas cotidianas, como el proceso de desescarche en modo bomba de calor, reaccionar ante las variaciones de carga frigorífica o calorífica necesaria o ante tareas periódicas de mantenimiento.

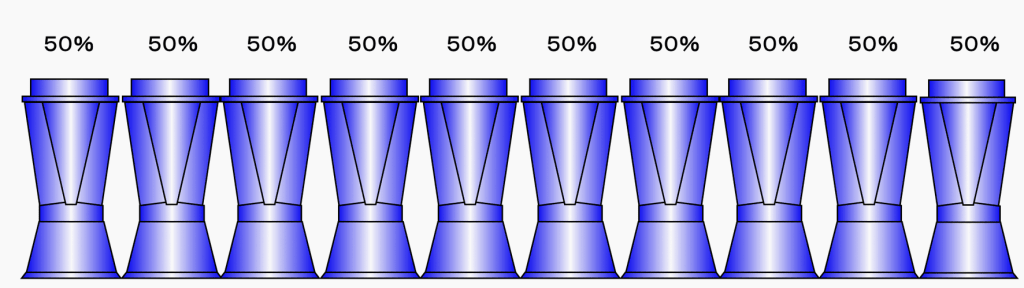

La secuenciación de funcionamiento entre circuitos o la capacidad de asociarse en grupos con otros módulos aporta la flexibilidad necesaria para atender en cada momento las necesidades de potencia variable de cada aplicación.
La capacidad de los compresores Twin Rotary, los mayores del mercado, de trabajar a bajas revoluciones son la mayor garantía de la mejor administración de potencia. Un módulo de 4 circuitos frigoríficos, y por tanto cualquier combinación de módulos en grupos, puede reducir su potencia suministrada a solo un 5%.
Los ventiladores también incorporan control inverter de modo que podemos tener versiones de la enfriadora trabajando en modo de baja temperatura de impulsión de agua enfriada en condiciones de frío extremo pudiendo, en la versión Brine de solo frío, suministrar agua enfriada de -15ºC a 30ºC con temperaturas exteriores de -15ºC a 52ºC. O en la de bomba de calor agua enfriada de -4ºC a 30ºC con temperaturas exteriores de -15ºC a 52ºC.
Las USX pueden equipar de fábrica una diversidad de bombas de agua inverter, de distinta potencia según las necesidades de proyecto para atender con precisión a la demanda del edificio o proceso.
Durante los trabajos de mantenimiento no es necesario desconectar todo el sistema de modo que la instalación mantiene la capacidad frigorífica o calorífica de los circuitos activos.
En caso de parada por mantenimiento o por una incidencia en un circuito los otros circuitos entran en funcionamiento en modo de reserva compensando la pérdida de potencia. Del mismo modo, en sistemas de muchas unidades, las que están en mantenimiento o con incidencia, son sustituidas por el resto de unidades.
Tanto los circuitos como las propias enfriadoras modulares hacen un balance de funcionamiento y se secuencian unas a otras para aumentar la vida operativa del conjunto.
4.
POTENCIA DE CALEFACCIÓN Y REFRIGERACIÓN DE HASTA 25.600 KW COMBINADOS DE FORMA MODULAR

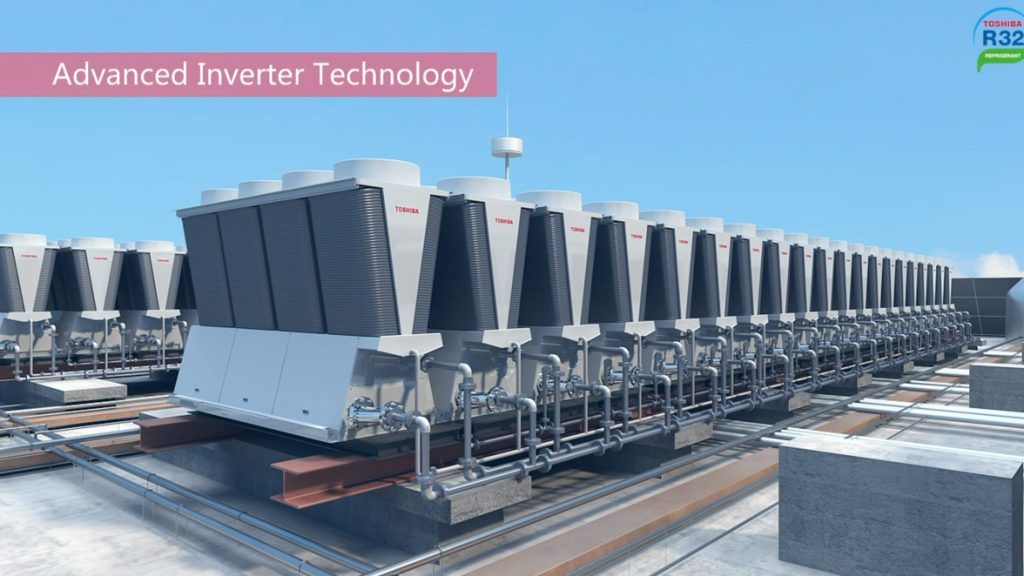

La posibilidad de combinaciones modulares permite la máxima flexibilidad en la planificación, el funcionamiento y, en caso necesario, la ampliación futura del proyecto.
La tecnología de compresores Twin Rotary Inverter de alta eficiencia aporta la mejor capacidad para parcializar la potencia hasta solo un 5% de cada circuito y cada módulo.
Con la posibilidad de aumentarlas hasta rangos de varios megavatios en condiciones extremas con grupos de hasta 128 unidades y, por tanto, 512 circuitos independientes funcionando como una sola unidad.
No importa si utiliza un único módulo con una potencia nominal de 150 kW o una combinación de módulos con una potencia de varios megavatios: el sistema de control inteligente puede gestionar cualquier combinación contando con tres tipos de controladores.
- Controlador de Unidad (UC):
Incluido de serie en cada módulo individual. Optimiza los cuatro circuitos de refrigeración independientes con sus compresores Twin Rotary Inverter. También garantiza que la temperatura de salida del agua alcance la temperatura preestablecida y controla la bomba de agua inverter integrada. - Controlador de módulo (MC):

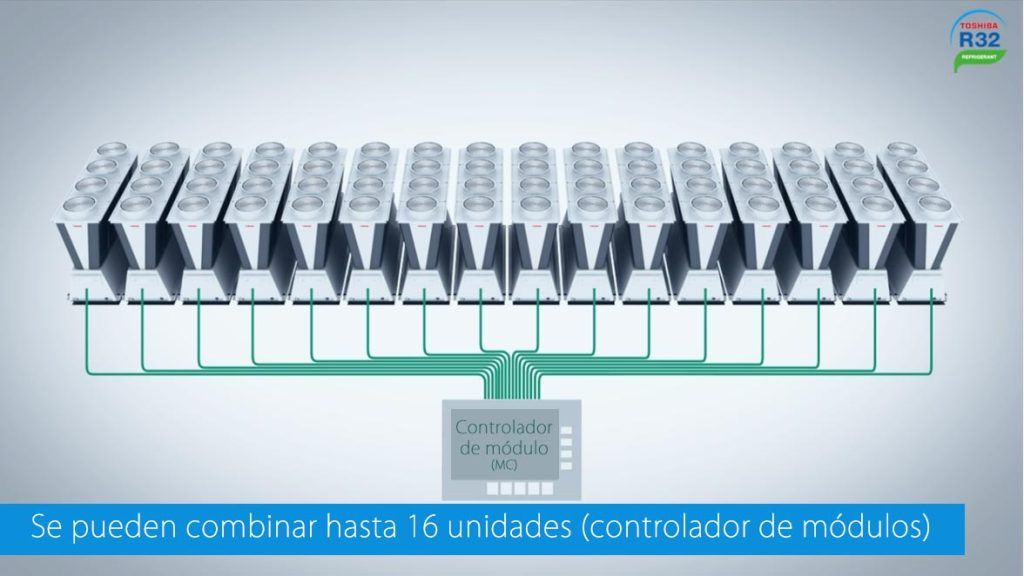

Es una unidad de control opcional y puede gestionar los controladores de unidad de un grupo de hasta 16 módulos. - Controlador de grupo (GC):

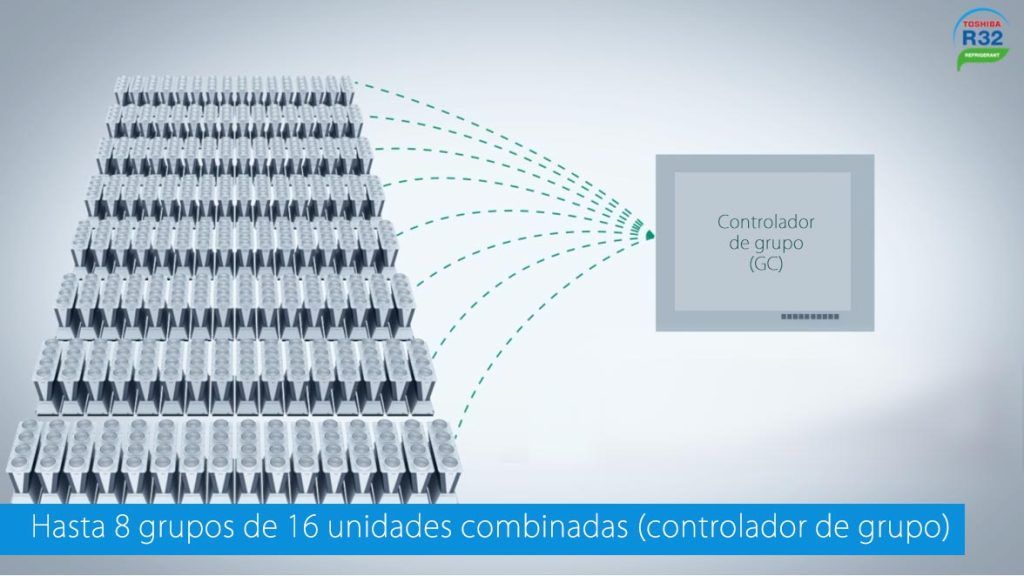

De nuevo, se trata de una unidad de control opcional y puede gestionar hasta 8 grupos y sus controladores de hasta 16 módulos asociados. Un total de 128 módulos.
5.
CONTROL ENERGÉTICO EFICIENTE A CARGA PARCIAL DE HASTA EL 5% GRACIAS AL COMPRESOR DE TOSHIBA TWIN ROTARY

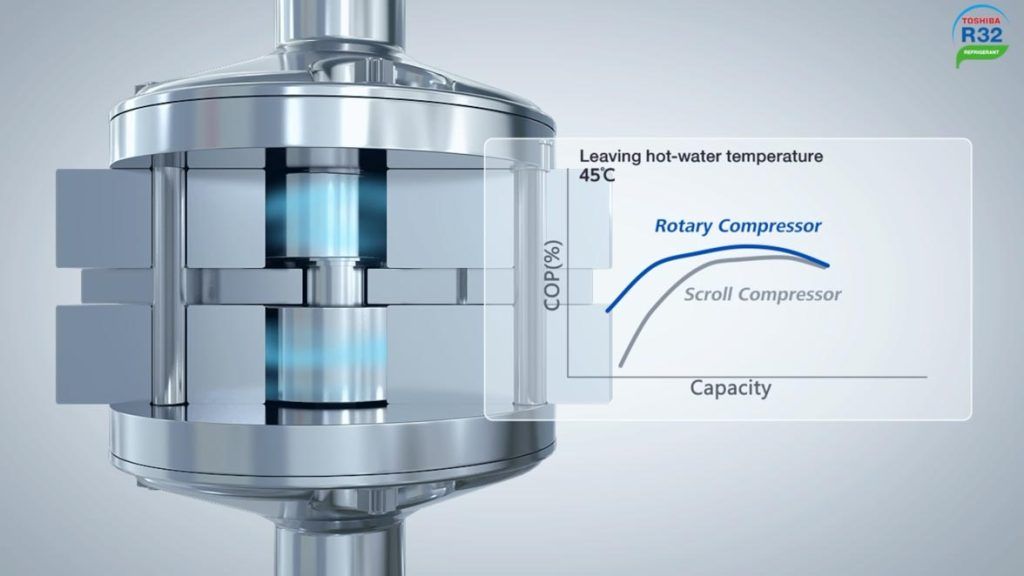

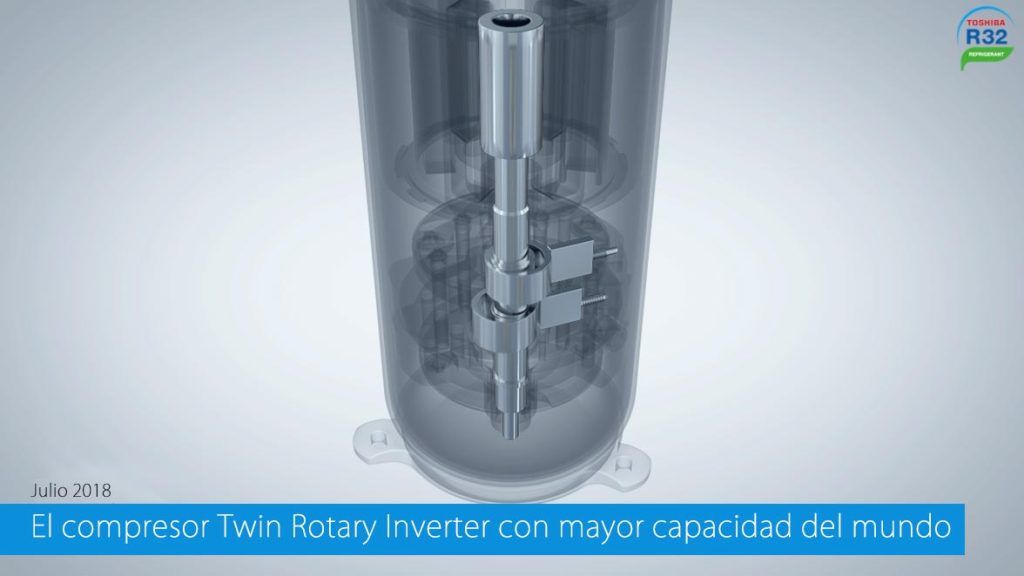

Los compresores TWIN ROTARY inverter, desarrollados y fabricados por TOSHIBA son el núcleo del sistema.
Esta unidad demuestra su durabilidad, eficiencia y rendimiento día tras día en millones de sistemas de aire acondicionado domésticos y comerciales de todo el mundo y es uno de los elementos fundamentales para obtener los más elevados rendimientos estacionales tanto en refrigeración como en calefacción.

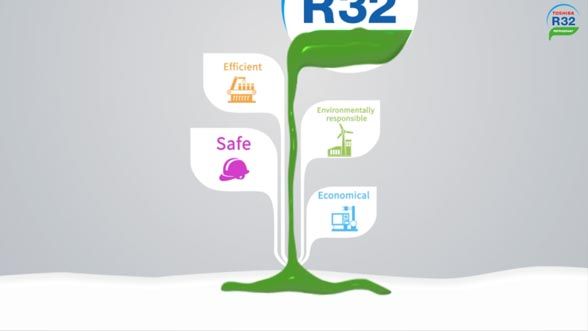

Las bombas de calor y enfriadoras de agua USX han adoptado el refrigerante R32 como la elección más segura, socialmente responsable, eficiente y que mejora más la economía de las instalaciones por su capacidad para obtener altos rendimientos y capacidades con el menor gasto energético.
Con 4 corazones latiendo en cada módulo USX, el compresor Twin Rotary sienta las bases para los beneficios distintivos del sistema:
- funcionamiento a carga parcial de un módulo de hasta el 5% de la capacidad nominal
- un rango operativo de temperatura exterior de entre -25 °C y +52 °C
- y temperaturas del agua de suministro de entre -15 °C y +55 °C.
6.
FILTRO DE HARMÓNICOS, DE SERIE
Excelencia en la supresión de armónicos
Las enfriadoras bomba de calor USX Edge se benefician de la supresión de armónicos con un convertidor PWM (Pulse Width Modulation) de serie que obtiene un factor de potencia del 99%.
Mejoramos la estabilidad de la señal obteniendo el mayor beneficio y rendimiento de la alimentación de energía eléctrica aproximándonos a la forma sinusoidal ideal de la onda.
Tres beneficios inmediatos:
- Ahorro de costes durante la instalación
El equipo eléctrico para la alimentación (tamaño de los cables y dispositivos de seguridad) puede ser de dimensiones más reducidas. - Ahorro de costes durante la configuración
El uso de filtros de armónicos activos no genera costes adicionales. - Ahorro de costes durante el funcionamiento
Gracias al elevado factor de potencia cos φ efectivo, se reduce el consumo de energía a lo largo de toda la vida operativa, el propietario consume lo que paga.
7.
MULTIPLICIDAD DE FUNCIONES PARA RESPONDER A MÚLTIPLES APLICACIONES

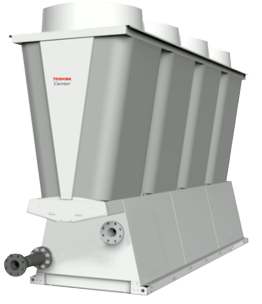

Las enfriadoras bomba de calor USX Universal Smart Chiller pueden suministrarse de forma individual o combinadas de forma modular en versiones solo refrigeración o bomba de calor.
Sólo Refrigeración o Sólo Refrigeración de alto rendimiento
Solo Refrigeración a baja temperatura (Brine)
Bomba de calor
Bomba de calor de alta potencia
Con un amplio rango de temperaturas de trabajo y con bombas de circulación de agua inverter integradas de 1,35 kW, 2,2 kW, 3,7 kW, 5,5 kW o 7,5 kW o si se prefiere sin bomba integrada.

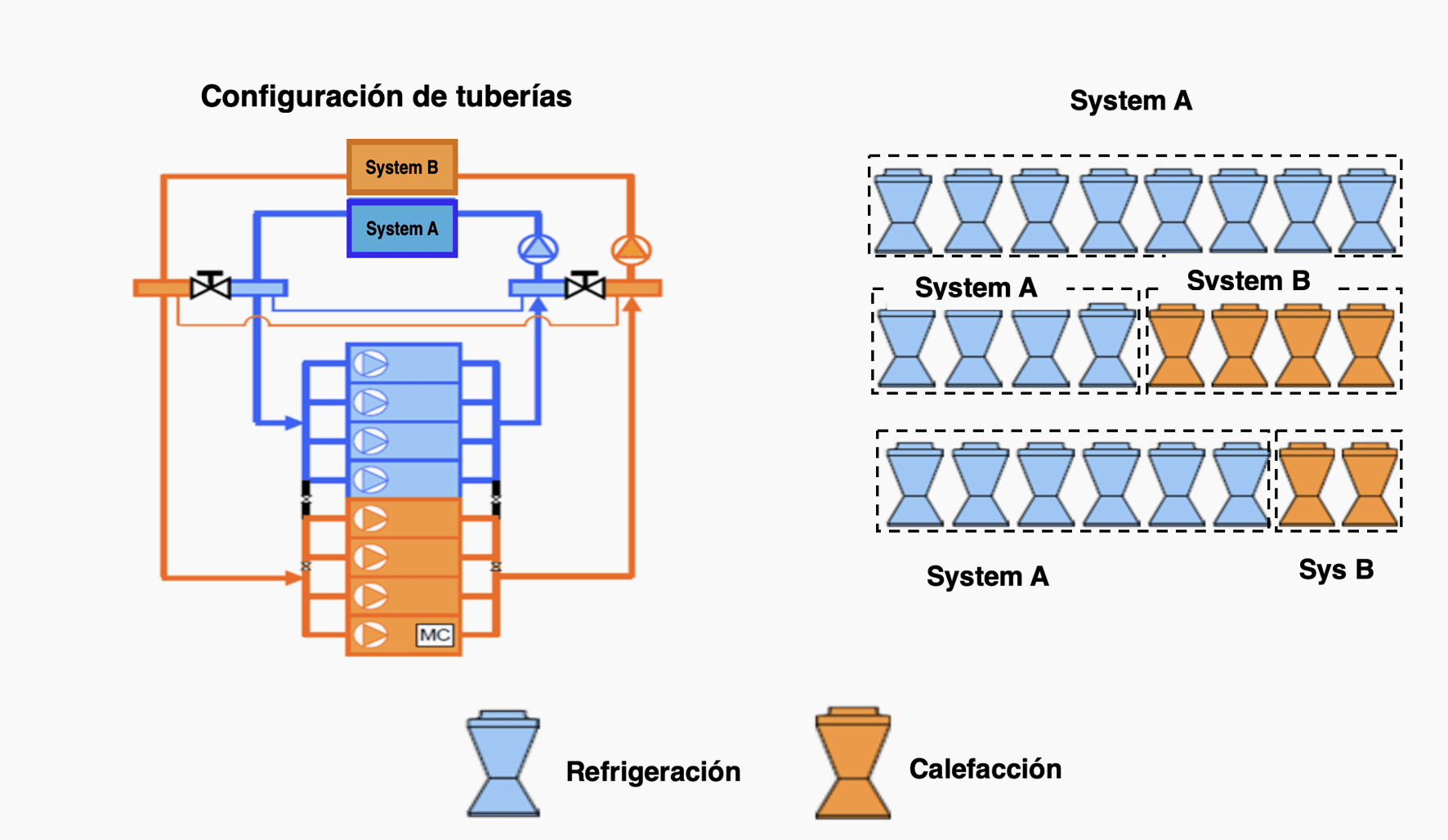

La gran flexibilidad del sistema permite combinarlas para funcionar en modo calor o modo refrigeración por grupos

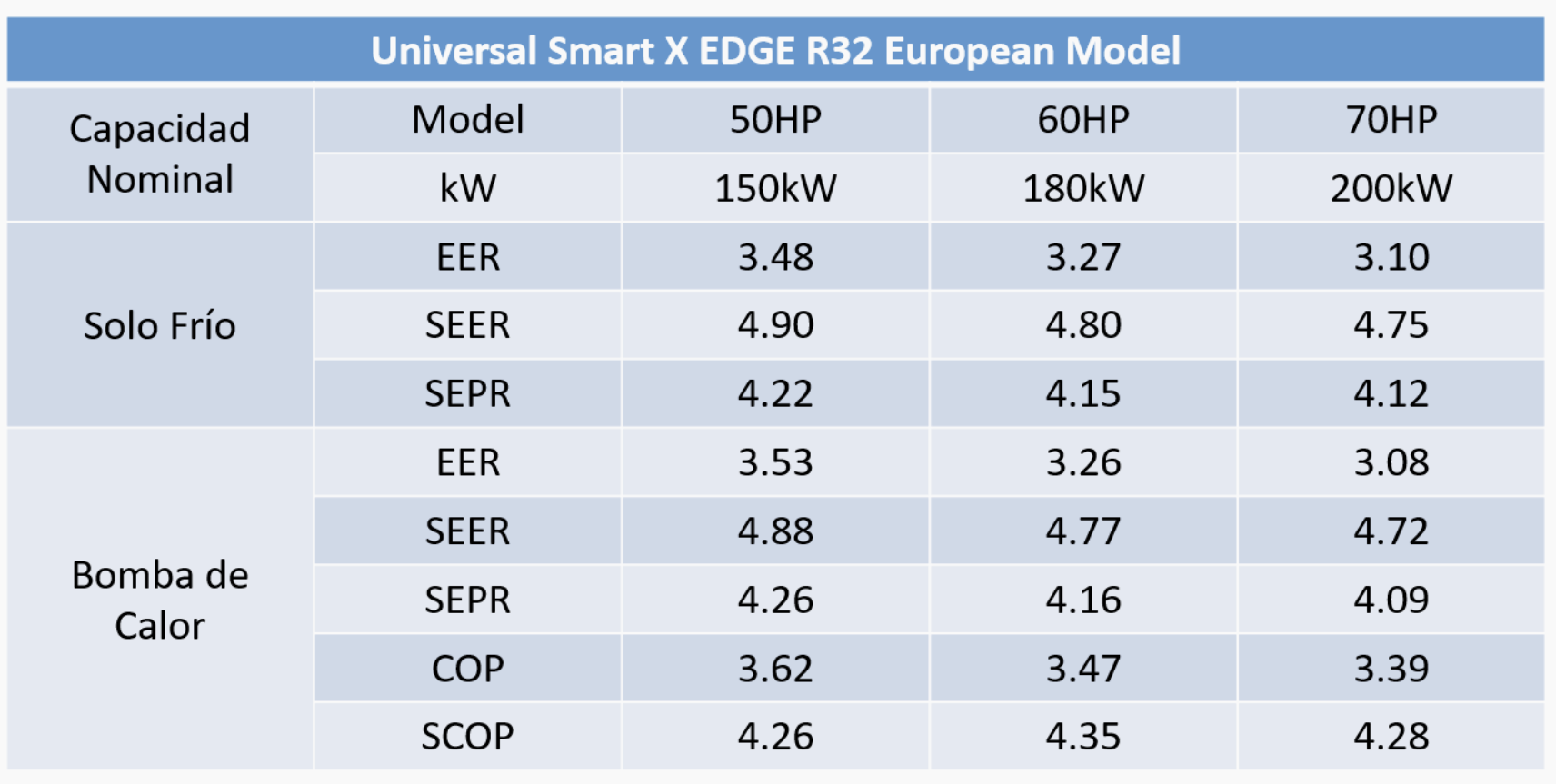

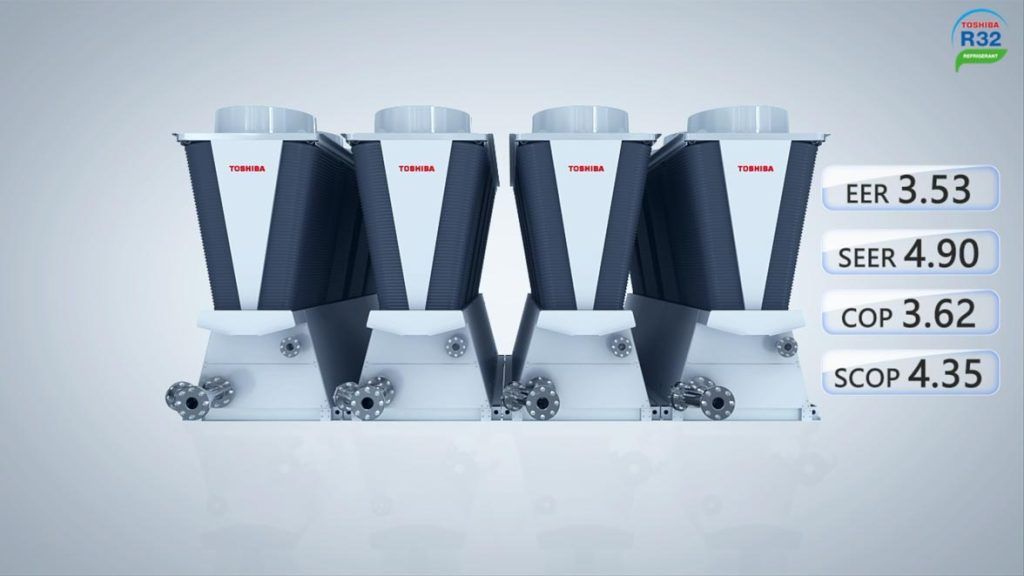

Rendimiento frigorífico:
- Condiciones medidas en modo refrigeración= LWT 7°C EWT 12°C / Temperatura ambiente de 35°C.
- SCOP = Lado del usuario Temperatura de entrada/salida de agua del intercambiador 30/35°C.
- SEPR = Temperatura media del proceso: -2°C / -8°C.
El rendimiento frigorífico de la unidad puede ser mejorado al funcionar combinada con otros módulos y trabajar todos al unísono en la condición más favorable.
8.
EXISTE UNA SENCILLA APLICACIÓN PARA CONTROLAR LOS SISTEMAS VÍA WIFI
El sistema flash monitor de USX Edge cuenta con una tarjeta SD WLAN en el módulo de la enfriadora, que se comunica mediante la aplicación correspondiente en una tableta Android.
Esta App está disponible para todo, desde la simple puesta en marcha hasta la gestión transparente de datos.
Algunos ejemplos son:
- Visualización de los tiempos de funcionamiento de todos los componentes
- Cálculo de la cantidad de agua necesaria
- Visualización y mantenimiento de un historial de códigos de error
- Definición de ciclos de mantenimiento para compresores, ventiladores y bombas
- Visualización de los datos de todas las presiones y temperaturas de funcionamiento en tiempo real
- Comparación de datos en tiempo real con datos guardados
- Gráficos de tendencias claros para los valores de funcionamiento
- Visualización de presiones y temperaturas en el ciclo de refrigeración animado
- Informes del sistema con función de exportación
- Y mucho más…
